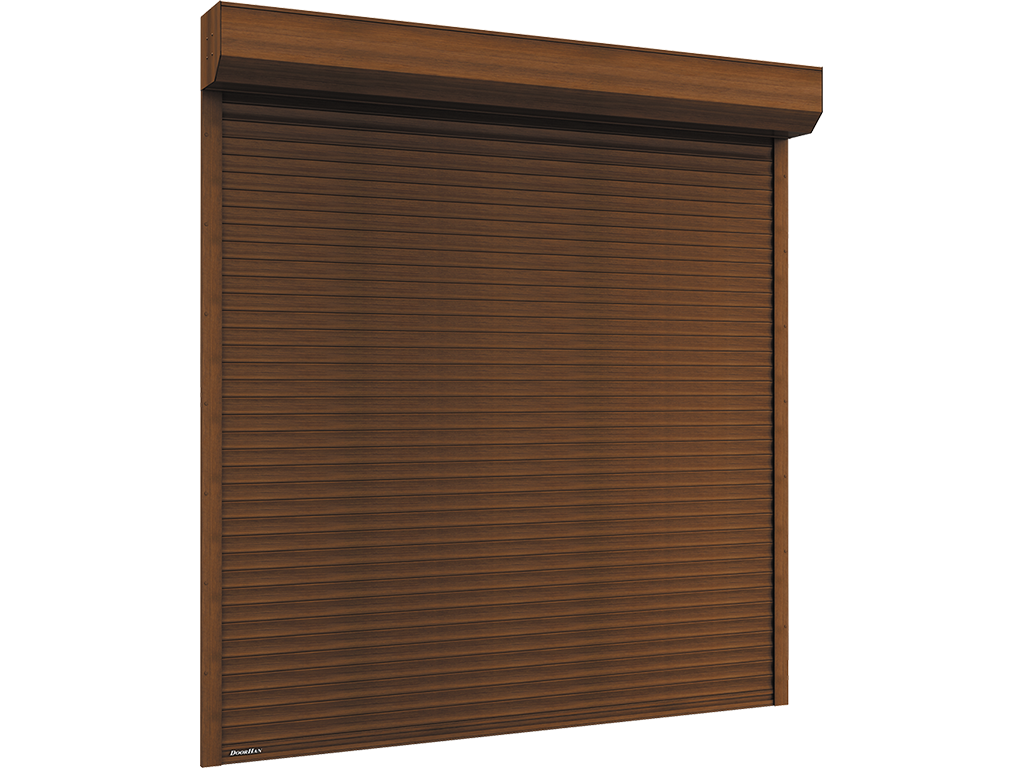

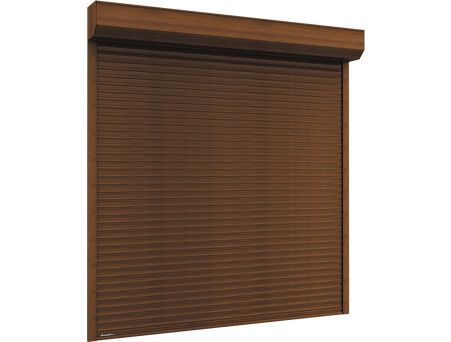

Рольворота из пенозаполненного профиля серии RH77M
Описание
- Описание
- Характеристики
- Обратная связь
Устанавливаются в проемы гаражей, торговых павильонов, производственных и складских помещений. Также рольворота могут использоваться в случаях, когда невозможна установка распашных, сдвижных или секционных ворот. Ворота из профиля серии rh77m обладают высокой стойкостью к ветровым нагрузкам и могут быть дополнительно усилены специальным профилем серии rhe77m для повышения жесткости полотна. Можно комбинировать с решетчатым профилем серии rhe78g с поликарбонатной вставкой.
Пенозаполненные профили для рольворот
Профиль серии rh77mЦвета
Белый
Коричневый
Серый
Бежевый
Зеленый
Синий
Бордовый
Серебристый
Золотой Дуб
Темный Дуб

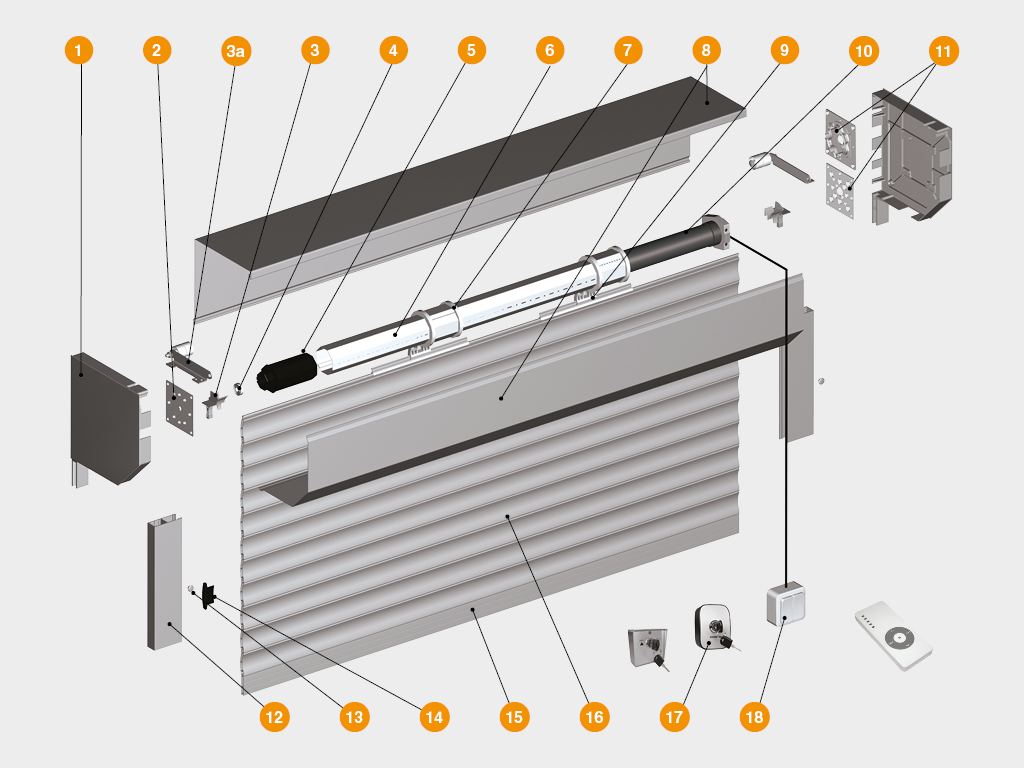

Антрацит муарКонструкция
1. Крышка боковая серий rk300, rsk300, rsk330, rk375
2. Суппорт подшипника серий bs100, bs42
3a. Ролик направляющий серий ru77 (rv77)
4. Подшипник серий br28, br42
5. Капсула универсальная серий kp60, kpu60, kpu70, kpu70s, kpu102
6. Вал октагональный серий rv60, rv70, RV102
7. Кольцо ригельное серий rd60, rd70
8. Короб защитный серий rb300, rb330, rb375
9. Замок автоматический серий rb3, rb4
10. Электропривод внутривальный
11. Пластина крепления привода серии bu100k
12. Направляющий профиль серий rg83ms, rg90ms, rg100
13. Заглушка серии pb14
14. Замок боковой серии sl77
15. Профиль концевой серий ra77em, ra77kn
16. Профиль (полотно) серии rh77m
17. Выключатель с ключом серий swm, swk
18. Выключатель клавишный серий swb, swh
| Высота проема, мм | 1 000–4 500 |
| Ширина проема, мм | 1 000–5 200 |
| Максимальная площадь полотна, м² | 18 |
| Притолока, мм | От 250 (накладной монтаж) |
| Пристенки, мм | От 83 (накладной монтаж) |
